ชิ้นส่วนสึกหรอของขากรรไกรบด

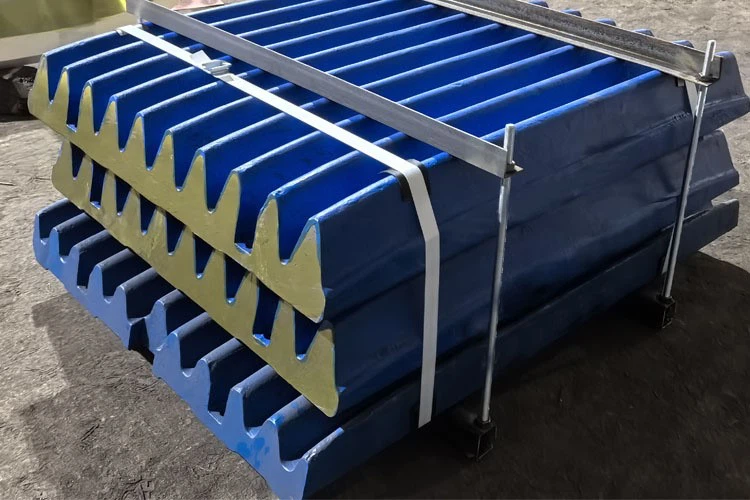

ตอบ: "แผ่นกราม" หมายถึงแผ่นโลหะที่ใช้ในเครื่องบดกราม โดยที่แผ่นสองแผ่น (แผ่นหนึ่งอยู่กับที่และอีกแผ่นหนึ่งเคลื่อนย้ายได้) มารวมกันเพื่อบดวัสดุ เช่น หินหรือมวลรวม โดยการบีบวัสดุเหล่านั้นระหว่างพื้นผิว โดยเลียนแบบการกระทำของกรามเป็นหลัก ถือเป็นชิ้นส่วนสึกหรอหลักในเครื่องบดกรามเนื่องจากมีการสัมผัสโดยตรงกับวัสดุที่ถูกบดขยี้

ตอบ: ในเครื่องบดกราม จะมีกรามคู่หนึ่งให้เลือกโดยที่กรามข้างหนึ่งได้รับการแก้ไข เรียกว่าทั่งตีเหล็ก และกรามอีกข้างเรียกว่ากรามแกว่ง

ตอบ: หน้าที่หลักของแผ่นกรามแบบคงที่คือการปกป้องร่างกายของกรามบด และให้การสนับสนุนดายกรามแบบเคลื่อนย้ายได้ ซึ่งติดอยู่กับกรามแบบเคลื่อนย้ายได้ นอกจากนี้ยังช่วยถ่ายโอนแรงบดอัดที่เกิดจากการเคลื่อนที่เยื้องศูนย์ของเครื่องบดกรามไปยังวัสดุที่ถูกบดขยี้

ตอบ: เครื่องบดกรามสมัยใหม่มักใช้แผ่นกรามสวิงโค้งเพื่อป้องกันไม่ให้วัสดุติดหรือ "สำลัก" ใกล้กับช่องเปิด โดยเฉพาะอย่างยิ่งเมื่อต้องจัดการกับวัสดุเนื้อละเอียด เนื่องจากการโค้งช่วยให้วัสดุที่ถูกบดไหลออกจากเครื่องบดได้ราบรื่นขึ้น โดยพื้นฐานแล้ว เส้นโค้งเว้าบนกรามสวิงจะทำงานกับเส้นโค้งนูนบนกรามคงที่ เพื่อสร้างการบดที่มีประสิทธิภาพมากขึ้นไปยังจุดระบาย

ตอบ: แผ่นของเครื่องบดหินมักจะทำจากเหล็กแมงกานีสสูง เหล็กหล่อ หรือความแข็ง Ni-

ตอบ: วัสดุการผลิตสำหรับแผ่นกรามมีความหลากหลาย รวมถึงเหล็กหล่อ เหล็กแมงกานีส เหล็กแข็งนิกเกิล- เหล็กโครเมียมสูง- เหล็กคาร์บอน และทังสเตนคาร์ไบด์ การเลือกใช้วัสดุที่เฉพาะเจาะจงนั้นขึ้นอยู่กับสถานการณ์การใช้งานจริงและการรับแรงกระแทกที่ต้องทนต่อเป็นหลัก อย่างไรก็ตาม ในกรณีส่วนใหญ่ เหล็กแมงกานีสสูงมักจะเป็นวัสดุที่ต้องการสำหรับแผ่นกราม วัสดุนี้มีการใช้กันอย่างแพร่หลายเนื่องจากมีความทนทานต่อการสึกหรอและความเหนียวเป็นเลิศ ทำให้-เหมาะสมสำหรับแรงบดอัดที่เกี่ยวข้องกับเครื่องบดกราม

ตอบ: แผ่นกรามเป็นส่วนประกอบสำคัญของเครื่องบดกราม ซึ่งออกแบบมาเพื่อบดและแปรรูปวัสดุต่างๆ มีหลายประเภทขึ้นอยู่กับรูปร่าง วัสดุ และการใช้งาน ต่อไปนี้เป็นประเภทหลักของแผ่นกราม:
1. แผ่นกรามตรง
คำอธิบาย: สิ่งเหล่านี้มีพื้นผิวเรียบและใช้สำหรับการบดทั่วไป-
การใช้งาน: เหมาะสำหรับวัสดุที่อ่อนนุ่มหรือเมื่อต้องการขนาดอนุภาคที่สม่ำเสมอ
ข้อดี: การออกแบบที่เรียบง่าย คุ้มราคา- และเปลี่ยนได้ง่าย
2. แผ่นกรามโค้ง
คำอธิบาย: สิ่งเหล่านี้มีพื้นผิวโค้งหรือนูนเพื่อเพิ่มประสิทธิภาพในการบด
การใช้งาน: เหมาะสำหรับวัสดุที่แข็งและมีฤทธิ์กัดกร่อนมากขึ้น
ข้อได้เปรียบ: ให้การยึดเกาะวัสดุที่ดีขึ้น ลดการลื่นไถล และปรับปรุงประสิทธิภาพการบด
3. แผ่นกรามแบบมีฟัน
คำอธิบาย: คุณลักษณะเหล่านี้มีฟันหรือฟันปลาบนพื้นผิวเพื่อปรับปรุงการยึดเกาะวัสดุและประสิทธิภาพการบด
การใช้งาน: ใช้สำหรับบดวัสดุที่มีความแข็ง แข็ง หรือใหญ่-
ข้อดี: เพิ่มแรงทำลายและลดการอุดตันของวัสดุ
4. แผ่นกราม Super Grip
คำอธิบาย: ออกแบบให้มีรูปร่างที่เหมาะสมและมีร่องลึกเพื่อการกักเก็บวัสดุที่ดีขึ้น
การใช้งาน: เหมาะสำหรับงานบดที่มีกำลังการผลิตสูง-
ข้อได้เปรียบ: เพิ่มปริมาณงานสูงสุดและลดการสึกหรอ
5. แผ่นกรามลูกฟูก
คำอธิบาย: สิ่งเหล่านี้มีพื้นผิวเป็นคลื่นหรือลูกฟูกเพื่อเพิ่มแรงเสียดทานและปรับปรุงประสิทธิภาพการบด
การใช้งาน: เหมาะสำหรับวัสดุแข็งปานกลาง-ถึงแข็ง
ข้อได้เปรียบ: ลดการลื่นไถลของวัสดุและเพิ่มแรงบดอัด
6. แผ่นกรามหิน
คำอธิบาย: ออกแบบมาโดยเฉพาะสำหรับงานเหมืองหินหนัก-
การใช้งาน: ใช้ในการบดขั้นต้นของวัสดุแข็งและมีฤทธิ์กัดกร่อน เช่น หินแกรนิตและหินบะซอลต์
ข้อดี: ทนทานต่อการสึกหรอและความทนทานสูง
7. แผ่นกรามวัสดุรีไซเคิล
คำอธิบาย: ออกแบบมาเพื่อบดวัสดุรีไซเคิล เช่น คอนกรีต ยางมะตอย และของเสียจากการรื้อถอน
การประยุกต์ใช้: ใช้ในโรงงานรีไซเคิลและสถานที่ก่อสร้าง
ข้อดี: ทนทานต่อการเสียดสีและแรงกระแทกจากวัสดุที่มีรูปทรงไม่สม่ำเสมอ-
8. แผ่นกรามที่ออกแบบเอง-
คำอธิบาย: ออกแบบมาให้เหมาะกับความต้องการในการบดโดยเฉพาะ โดยมักขึ้นอยู่กับประเภทของวัสดุและข้อกำหนดในการปฏิบัติงาน
การใช้งาน: ใช้ในการบดแบบพิเศษ
ข้อได้เปรียบ: ประสิทธิภาพสูงสุดสำหรับวัสดุและเงื่อนไขเฉพาะ

ตอบ: ส่วนประกอบหลักของเครื่องบดกรามประกอบด้วย: ขากรรไกรคงที่ ขากรรไกรเคลื่อนที่ (หรือที่เรียกว่าขากรรไกรแกว่ง) แผ่นขากรรไกร (ไลเนอร์) เพลาหลัก (ชุดประกอบพิทแมน) แผ่นสลับ เพลาเยื้องศูนย์ มู่เล่ แผ่นแก้ม โครง และลิ่มปรับ; ทั้งหมดทำงานร่วมกันเพื่อบดวัสดุขนาดใหญ่ให้เป็นชิ้นเล็ก ๆ ด้วยแรงอัด หน้าที่หลักของแต่ละส่วนคือ:
แผ่นกราม:
สิ่งเหล่านี้คือชิ้นส่วนสึกหรอหลักที่จะบดขยี้วัสดุโดยตรงเมื่อเข้าสู่ห้องบด ซึ่งมักจะทำจากวัสดุที่มีความแข็งแรงสูง- เช่น เหล็กแมงกานีส
สลับแผ่น:
ถ่ายโอนการเคลื่อนไหวจากเพลาเยื้องศูนย์ไปยังกรามสวิง ช่วยให้สามารถบดอัดและรักษาการจัดแนวแผ่นกรามที่เหมาะสม
เพลาประหลาด:
เพลาหมุนที่ให้การเคลื่อนที่แบบสั่นไปยังกรามสวิงผ่านแผ่นสลับ
กรามคงที่:
กรามที่อยู่นิ่งซึ่งกรามที่กำลังเคลื่อนที่บดขยี้วัสดุ
กรามเคลื่อนที่ (สวิงกราม):
กรามที่เคลื่อนไปมาเพื่อบดขยี้วัสดุกับกรามคงที่
แผ่นปัดแก้ม:
สวมแผ่นที่เรียงอยู่ด้านในของตัวเครื่องบดเพื่อป้องกันการสึกหรอ
ตลับลูกปืน:
รองรับเพลาและปลายของตัวโยก ช่วยให้กรามเคลื่อนไหวได้อย่างราบรื่น
ส่วนประกอบที่สำคัญอื่น ๆ อาจรวมถึง:
ลิ่มปรับ: ใช้เพื่อปรับช่องว่างระหว่างขากรรไกรเพื่อควบคุมขนาดของวัสดุที่ถูกบด
มู่เล่: เก็บพลังงานระหว่างจังหวะเปล่าและปล่อยออกมาเมื่อวัสดุถูกบดขยี้ ทำให้มีแรงบดสม่ำเสมอมากขึ้น
ห้องบด: พื้นที่ภายในเครื่องบดกรามที่วัสดุถูกบดขยี้

ตอบ: โดยทั่วไปแล้ว แผ่นกรามแบบเคลื่อนย้ายได้ แผ่นกรามแบบคงที่ ตัวป้องกันด้านข้างเป็นส่วนสึกหรอทั่วไปสำหรับเครื่องบดกราม

ตอบ: โดยทั่วไปแผ่นบดกรามจะทำจากเหล็กแมงกานีสสูง ซึ่งเป็นเหล็กโลหะผสมประเภทหนึ่งที่มีปริมาณแมงกานีสสูง ให้ความทนทานต่อการสึกหรอและความเหนียวที่ดีเยี่ยม ทำให้เหมาะสำหรับกระบวนการบดแบบเสียดสีในเครื่องบดกราม
ประเด็นสำคัญเกี่ยวกับวัสดุแผ่นบดกราม:
วัสดุหลัก: เหล็กแมงกานีสสูง
วัสดุที่เป็นไปได้อื่นๆ: ขึ้นอยู่กับการใช้งาน แผ่นกรามบางชนิดอาจใช้วัสดุเช่น Ni-แข็ง (เหล็กหล่อผสมนิกเกิล-) เหล็กโลหะผสม-คาร์บอนต่ำ-ปานกลาง หรือแม้แต่ทังสเตนคาร์ไบด์สำหรับการใช้งานที่มีฤทธิ์กัดกร่อนสูง
ความหลากหลายขององค์ประกอบ: สามารถใช้เหล็กกล้าแมงกานีสสูงเกรดต่างๆ ได้ตามความต้องการในการบดเฉพาะ โดยมีการเปลี่ยนแปลงของปริมาณแมงกานีสและคาร์บอน

ตอบ: แผ่นแก้มซึ่งโดยทั่วไปใช้ในเครื่องบดกรามมักทำจากเหล็กแมงกานีสสูง เนื่องจากมีความทนทานต่อการสึกหรอดีเยี่ยมและมีความสามารถในการทนต่อแรงเสียดสีจากการบดวัสดุ ตัวเลือกอื่นๆ อาจรวมถึงโลหะผสมเหล็ก ขึ้นอยู่กับการใช้งานเฉพาะและคุณสมบัติที่ต้องการ

ตอบ: แผ่นสลับในเครื่องบดกรามทำหน้าที่เป็นกลไกด้านความปลอดภัย ซึ่งออกแบบมาเพื่อหักหรือโค้งงอหากวัสดุที่ไม่สามารถบดอัดเข้าไปในห้องบด ป้องกันไม่ให้เครื่องบดเสียหายเพิ่มเติมโดยปล่อยให้กรามที่เคลื่อนไหวเปิดและปล่อยวัตถุที่ไม่สามารถบดได้ โดยพื้นฐานแล้วทำงานเหมือนฟิวส์ภายในตัวเครื่อง นอกจากนี้ยังใช้ส่งกำลังไปยังปลายล่างของกรามที่เคลื่อนย้ายได้

ตอบ: แผ่นแก้มของเครื่องบดกรามเป็นส่วนประกอบที่สำคัญในเครื่องจักรทำเหมือง เช่น เครื่องบดและโรงบด ซึ่งส่วนใหญ่ใช้เพื่อรองรับชิ้นส่วนที่เคลื่อนไหวและลดการสึกหรอ ทำให้มั่นใจได้ว่าเครื่องจักรจะทำงานได้อย่างมีประสิทธิภาพ ในเครื่องบดกราม พวกมันทำหน้าที่เป็นพื้นผิวที่ต้านทานการสึกหรอ- ช่วยยึดวัสดุ และให้การสนับสนุน ทำให้จำเป็นสำหรับการประมวลผลวัสดุที่มีประสิทธิภาพในการดำเนินการเหมืองแร่

ตอบ: แผ่นสลับ (หรือที่เรียกว่าแผ่นดันหรือแผ่นปรับ) ในเครื่องบดกรามมักทำจากวัสดุที่มี-ความแข็งแรงสูง ทนต่อการสึกหรอ- เพื่อรับประกันความทนทานภายใต้แรงกดดันสูงและการรับแรงกระแทก วัสดุทั่วไป ได้แก่ :
เหล็กแมงกานีสสูง: เป็นวัสดุที่ใช้กันอย่างแพร่หลายมากที่สุดเนื่องจากมีความทนทานต่อการสึกหรอและความเหนียวที่ดีเยี่ยม จะแข็งตัวภายใต้แรงกระแทกสูง- ซึ่งช่วยยืดอายุการใช้งาน เกรด เช่น Mn13 และ Mn18 เหมาะอย่างยิ่งสำหรับแผ่นสลับของเครื่องบดกราม
โลหะผสมเหล็ก: แบรนด์ต่างประเทศบางยี่ห้ออาจใช้เหล็กกล้าโลหะผสมพิเศษ เสริมด้วยองค์ประกอบต่างๆ เช่น โครเมียมและโมลิบดีนัม เพื่อปรับปรุงความแข็งและความทนทานต่อการสึกหรอ
เหล็กหล่อ: ผู้ผลิตบางรายใช้เหล็กหล่อที่มีความแข็งแรงสูง- พร้อมด้วยกระบวนการอบชุบเพื่อเพิ่มคุณสมบัติทางกล
วัสดุคอมโพสิตหรือการเคลือบพิเศษ: ผลิตภัณฑ์ระดับไฮเอนด์-อาจรวมการเคลือบพิเศษหรือวัสดุคอมโพสิตไว้บนพื้นผิวแผ่นสลับเพื่อปรับปรุงความต้านทานการสึกหรอและแรงกระแทกให้ดียิ่งขึ้น
ตัวอย่างเช่น แบรนด์ระดับโลกที่มีชื่อเสียงอย่าง Metso, Sandvik และ Terex มักใช้เหล็กแมงกานีสสูงหรือวัสดุโลหะผสมสั่งทำสำหรับแผ่นสลับกรามบด เพื่อให้มั่นใจในความน่าเชื่อถือและอายุการใช้งานที่ยาวนานในสภาวะการทำงานที่สมบุกสมบัน การเลือกใช้วัสดุเฉพาะอาจแตกต่างกันไปขึ้นอยู่กับรุ่นอุปกรณ์และข้อกำหนดการใช้งาน

ตอบ: โดยทั่วไปรหัส HS สำหรับชิ้นส่วนเครื่องบดกรามจะถือเป็น 84749000 รหัสนี้หมายถึง "ชิ้นส่วนของเครื่องจักรประเภทที่. 84.74" ซึ่งรวมถึงส่วนของเครื่องจักรบดและบด รวมถึงเครื่องบดกรามด้วย
ประเด็นสำคัญเกี่ยวกับรหัส HS สำหรับชิ้นส่วนเครื่องบดกราม:
รหัส: 84749000
คำอธิบาย : ส่วนประกอบของเครื่องจักรสำหรับคัดแยก คัดแยก แยก ล้าง บด บด ผสมหรือนวดดิน หิน แร่ ฯลฯ

ตอบ: วัสดุของแผ่นบดกรามมีความสำคัญอย่างยิ่งต่อประสิทธิภาพและอายุการใช้งาน วัสดุทั่วไปสำหรับขากรรไกรได้แก่ เหล็กแมงกานีส เหล็กโครเมียมสูง- เหล็กคาร์บอน ทังสเตนคาร์ไบด์ และวัสดุประกอบ เหล็กแมงกานีส: ขึ้นชื่อในด้านความต้านทานการสึกหรอและความเหนียวสูง เหมาะสำหรับการเสียดสีปานกลางถึงสูง

ตอบ: โดยทั่วไปแล้ว แผ่นกรามของเครื่องบดหินจะทำจาก "เหล็กแมงกานีสสูง" ซึ่งโดยหลักแล้วประกอบด้วยแมงกานีส (Mn) ในเปอร์เซ็นต์สูง ซึ่งมักจะมีองค์ประกอบเพิ่มเติม เช่น โครเมียม (Cr) ในโลหะผสม เช่น Mn13Cr2, Mn18Cr2 หรือ Mn22Cr2 ขึ้นอยู่กับการใช้งานเฉพาะและความต้านทานการสึกหรอที่ต้องการ โดยพื้นฐานแล้วองค์ประกอบสำคัญคือมีแมงกานีสสูงทำให้ทนทานต่อการเสียดสีได้สูง
ประเด็นสำคัญเกี่ยวกับองค์ประกอบของแผ่นกราม:
วัสดุที่โดดเด่น: เหล็กแมงกานีสสูง
การแจกแจงองค์ประกอบทางเคมี: แมงกานีสสูง (Mn) ส่วนใหญ่โดยมีโครเมียม (Cr) ในปริมาณน้อย
โลหะผสมทั่วไป: Mn13Cr2, Mn18Cr2, Mn22Cr2

ตอบ: มุมหนีบที่เหมาะสมที่สุดสำหรับเครื่องบดย่อยขึ้นอยู่กับประเภทของวัสดุที่จะบด ความแข็งของวัสดุ ขนาดการป้อน และปัจจัยอื่นๆ โดยทั่วไป มุมหนีบควรอยู่ระหว่าง 20 ถึง 30 องศา เพื่อให้การบดมีประสิทธิภาพและลดการสึกหรอของการบด

ตอบ: แผ่นสลับของเครื่องบดกรามเป็นส่วนประกอบที่เชื่อมต่อกรามแบบเคลื่อนย้ายได้กับกรามคงที่ เป็นส่วนสำคัญของเครื่องบดกรามเนื่องจากทำหน้าที่เป็นกลไกด้านความปลอดภัยที่ป้องกันไม่ให้ห้องบดเสียหายเมื่อมีวัตถุที่ไม่สามารถบดขยี้เข้าไปในห้องบด

ตอบ: เพื่อรักษาประสิทธิภาพการผลิตสูงสุด คุณควรใช้ขากรรไกรของคุณให้ต่ำลงเหลือ 10-20% ของความสูงโปรไฟล์เดิมเท่านั้น คุณอาจคิดว่าคุณได้รับเงินที่คุ้มค่า แต่ถ้าใบหน้าเรียบเนียน คุณกำลังสูญเสียการผลิตและสร้างความเครียดให้กับเครื่องบดเป็นพิเศษ

ตอบ: มีประเด็นสำคัญบางประการที่คุณต้องพิจารณาเมื่อเลือกไลเนอร์ที่ถูกต้องสำหรับการใช้งาน: 1. ประเภทวัสดุป้อน. 2. ความแข็งของวัสดุป้อน / การเสียดสี. 3. ขนาดฟีด. 4. ผลลัพธ์ที่ต้องการ. 5. ศักยภาพของวัสดุที่ไม่สามารถบดอัดได้ในห้องเพาะเลี้ยง. 6. ปริมาณงานที่ต้องการ

ตอบ: ขนาดของระยะพิทช์ขึ้นอยู่กับขนาดของผลิตภัณฑ์ ซึ่งมักจะเท่ากับความกว้างของทางออก ความสูงของฟัน และระยะห่างของฟันในอัตราส่วน 1/2 ถึง 1/3

ตอบ: ขั้นตอนแรกคือการถอดสลักเกลียวที่ยึดแผ่นให้เข้าที่ จากนั้นตรวจสอบการสึกหรอของชิ้นส่วน และหากมีการสึกหรอ ให้เปลี่ยนชิ้นส่วนใหม่ หลังจากนั้น ให้ติดตั้งเพลตใหม่ในตำแหน่งเดียวกับเพลตเก่า และ-ขันโบลต์ให้แน่นอีกครั้ง สุดท้าย ให้ทดสอบจานเพื่อให้แน่ใจว่าทำงานได้อย่างถูกต้อง

ตอบ: คุณควรเปลี่ยนแผ่นซับเครื่องบดเมื่อสังเกตเห็นระดับการผลิตลดลงอย่างมาก (ประมาณ 10% ขึ้นไป) หรือเมื่อแผ่นซับสึกด้านล่างหนาประมาณ 1 นิ้ว (2.5 ซม.) โดยสมมติว่ามีการสึกหรอเท่ากันทั่วทั้งห้องบด นี่แสดงว่าซับใกล้จะหมดอายุการใช้งานแล้ว และจำเป็นต้องเปลี่ยนใหม่เพื่อรักษาประสิทธิภาพการบดให้เหมาะสมที่สุด

ตอบ: แผ่นกรามสามารถถอดออกได้ เมื่อแผ่นกรามของเครื่องบดกรามสึกหรอในระดับหนึ่งหรือต้องมีการบำรุงรักษา จะต้องถอดและเปลี่ยนใหม่

A: แผ่นกรามไม่ถาวร เนื่องจากเป็นส่วนประกอบการทำงานหลักของเครื่องบดกราม จึงใช้ในการบดวัสดุและทำให้สึกหรอเมื่อเวลาผ่านไป อายุการใช้งานขึ้นอยู่กับปัจจัยต่างๆ รวมถึงความแข็งและการเสียดสีของวัสดุ ความถี่ในการใช้งาน และแนวทางปฏิบัติในการบำรุงรักษา
